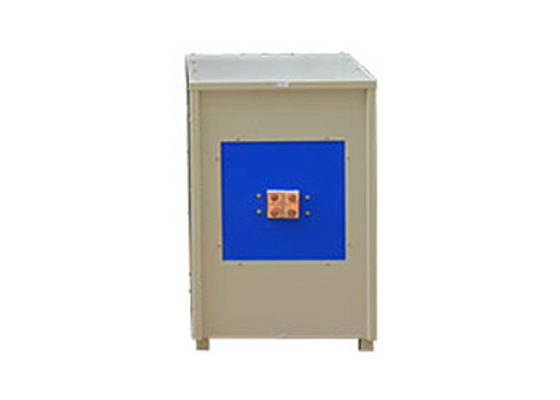

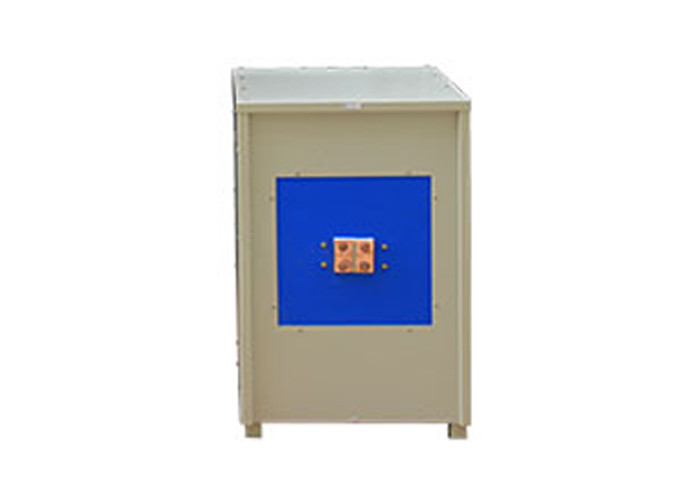

Four de fréquence moyenne de fréquence moyenne d'induction électromagnétique de conversion de fréquence de four

Principe de fonctionnement de four de fréquence intermédiaire :

Le four de fréquence moyenne se compose principalement d'alimentation d'énergie, d'anneau d'induction et de creuset faits de matériaux réfractaires dans l'anneau d'induction. Le creuset est rempli de charge en métal, qui est équivalente à l'enroulement auxiliaire du transformateur. Quand la bobine d'induction est reliée à l'approvisionnement de courant alternatif, un champ magnétique alternatif est produit dans la bobine d'induction. Les lignes de champ magnétique coupent la charge en métal dans le creuset, et la force électromotrice d'induction est produite dans la charge. Depuis la charge soi-même forme un circuit fermé, l'enroulement auxiliaire est caractérisé par seulement un tour et est fermé. Par conséquent, le courant d'induction est produit dans la charge en même temps. Quand les passages de courant d'induction par la charge, la charge seront chauffés pour la faire fondre.

Paramètres techniques de four de fréquence intermédiaire

Modèle : LC-ZP-500

Alimentation d'énergie : 380V à quatre fils triphasé 50-60Hz

Puissance d'entrée : 500KW

Si gamme : 3khz

Taux de charge : 100%

Puissance d'entrée : 500A

Dimension de frontière : 790 * 1000 * 1550mm

Règles d'exploitation de four de fréquence intermédiaire :

1. Avant de mettre en marche la machine, vérifiez si le corps d'équipement est en bon état et s'il y a n'importe quel court-circuit de circuit ou risque en matière de sécurité provoqué par la présence des corps étrangers ; Commencez le système de circulation de l'eau et vérifiez si les voies d'eau telles que l'alimentation d'énergie de fréquence moyenne, le corps de fréquence moyenne de four et l'armoire de condensateur de compensation sont lisses et s'il y a fuite de l'eau. S'il existe, éliminez d'abord les problèmes potentiels de l'équipement pour éviter l'expansion du défaut.

2. Vérifiez si l'alimentation d'énergie entrante triphasée en alimentation d'énergie de fréquence intermédiaire est normale.

3. Vérifiez si la connexion entre l'armoire de distribution d'énergie et le four à induction est intacte. La partie exposée de l'anneau d'induction ne devrait pas être attachée aux objets en métal pour empêcher l'anneau d'induction d'être endommagé par le feu.

4. Dans la condition qui tous les ce qui précède sont intacts, la puissance de contrôle peut être envoyée au panneau de porte.

5. Tournez le potentiomètre d'ajustement de puissance sur le panneau de porte dans le sens contraire des aiguilles d'une montre à « 0" minimum.

6. Pressez le bouton marche du commutateur principal de circuit pour fermer le disjoncteur et pour relier le circuit principal.

7. Allumez-vous si bouton marche.

8. Amplifiez le potentiomètre de puissance sur le panneau de porte dans le sens horaire peu à peu jusqu'aux conditions de processus de chauffage.

9. But des lampes d'affichage de défaut sur le panneau de circuit de commande
