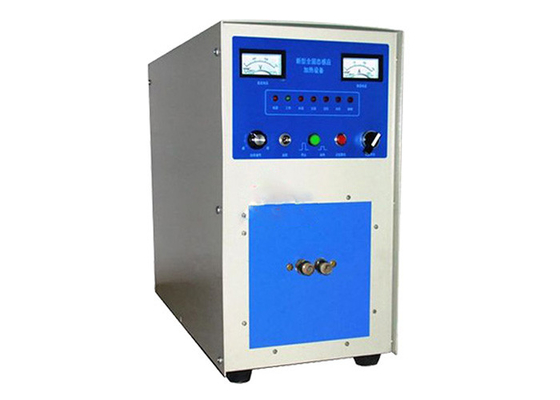

Équipement à haute fréquence de chauffage par induction d'équipement de chauffage par induction pour le métal éteignant, recuisant et gâchant

Aperçu d'équipement à haute fréquence de chauffage par induction :

La machine à haute fréquence de chauffage par induction a l'arrangement de fonction du chauffage, de la conservation de la chaleur et du refroidissement automatiques, qui favorise améliorer la qualité de chauffage de la machine à haute fréquence de chauffage par induction et simplifier l'opération manuelle. L'alimentation d'énergie en appareil de chauffage d'induction à haute fréquence peut être choisie selon la puissance et la fréquence. Plus la fréquence à haute fréquence sont haute, plus la profondeur de chauffage est faible, et plus la fréquence à haute fréquence est inférieure, plus la perméabilité à la chaleur est meilleure. Suivi automatique de la haute fréquence de cycle de la machine de chauffage par induction de 1 à 20KHz

Paramètres techniques d'équipement à haute fréquence de chauffage par induction :

Modèle : LC-GPGY-50KW

Pression d'eau de refroidissement : 0.1-0.3mpa

Puissance d'entrée : 50kW

Écoulement d'eau de refroidissement (moteur principal) : 15L/minute (0.1MPa)

Tension d'entrée : 343v

Écoulement d'eau de refroidissement (transformateur) : 18L/minute (0.1MPa)

Courant d'entrée maximum : 64A

Volume de centre serveur : 460×360×630mm3

Fréquence d'oscillation : 16khz

Point de protection de température de l'eau : ℃ 50

Poids de centre serveur : 40 ± 5% kilogramme

Efficacité : 90%

Étapes d'installation d'équipement à haute fréquence de chauffage par induction :

1. Placez les machines principales et auxiliaires : généralement, la machine principale (machine de contrôle des opérations) est placée ci-dessus et la machine auxiliaire (machine de puissance de sortie) est placée ci-dessous.

2. Reliez l'eau et l'électricité des machines principales et auxiliaires : reliez la voie d'eau à l'aide des deux conduites d'eau minces dans les accessoires dans directement à travers la façon. Reliez le circuit à deux câbles en les accessoires, rouge relié au rouge et le noir relié au noir. Soyez sûr de le serrer sans contact pauvre. Reliez le fil de masse du maître et des machines slaves.

3. Connexion de puissance : la machine est l'alimentation d'énergie triphasée (380V), et trois fils rouges sont reliés au commutateur de couteau triphasé spécial ou au commutateur d'air (au-dessus de 65A). Reliez alors le fil de masse.

4. Connexion de l'eau : la pression d'eau de refroidissement employée par la machine est 0.1mpa-0.3mpa (au sujet de 1-3kg). Veuillez choisir 370W une pompe à l'eau (220V) monophasée et un réservoir ou une piscine d'eau (choisissez le volume selon le temps de travail et la charge de travail continus, et installez une petite tour de refroidissement s'il y a lieu). Le débouché de l'eau de la pompe à eau est relié à l'admission de l'eau de la machine par une conduite d'eau, et le débouché de l'eau de la machine est employé pour renvoyer l'eau de retour à la piscine pour réaliser le refroidissement de circulation de l'écoulement d'eau.

5. Installation de bobine d'induction : choisi, installez et fixez la bobine d'induction selon la forme et la taille de l'objet passionné en métal. Notez que la bobine d'induction ne sera pas court-circuitée.

6. Placez l'objet : placez l'objet à chauffer au centre de l'anneau d'induction. Les lacunes autour de l'objet seront fondamentalement identiques. L'objet et l'anneau d'induction ne se heurteront pas.
