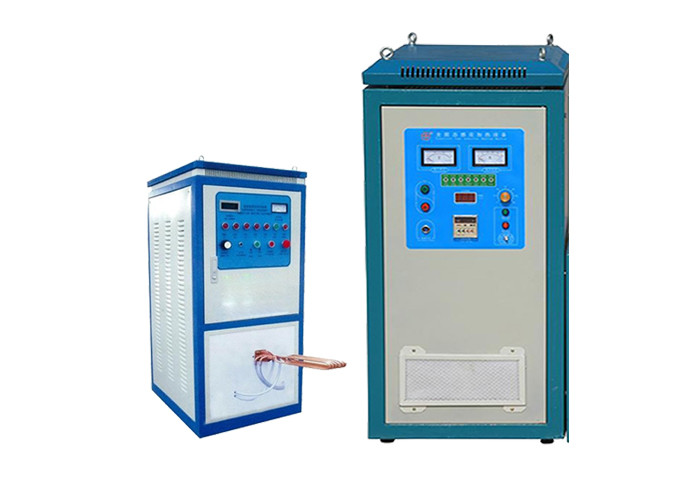

Équipement de extinction et de recuit de diverse surface métallique par induction d'équipement de fréquence moyenne de chauffage

Aperçu d'équipement de chauffage par induction de fréquence intermédiaire :

Les composantes de base du système de chauffage par induction de fréquence intermédiaire incluent l'approvisionnement de bobine d'induction, de courant alternatif et l'objet. Selon les différents objets à chauffer, nous pouvons transformer la bobine en différentes formes dans la conception. La bobine est reliée à une alimentation d'énergie, qui des approvisionnements actuels à la bobine. Le courant alternatif traversant la bobine produit d'un champ magnétique alternatif passant par l'objet, qui produit des courants de Foucault pour chauffer l'objet.

Paramètres techniques d'équipement à haute fréquence de chauffage par induction :

Modèle : LC-ZP-170KW

Courant d'entrée maximum : 170A

Puissance d'entrée : 170kW

Fréquence d'oscillation : 20khz

Tension d'entrée : 370v

Volume de centre serveur : 362mm×362mm×462mm

Pression d'eau de refroidissement : 0.1-0.3mpa

Écoulement d'eau de refroidissement (moteur principal) : 15L/minute (0.1MPa)

Écoulement d'eau de refroidissement (transformateur) : 18L/minute (0.1MPa)

Point de protection de température de l'eau : ℃ 50

Poids de centre serveur : 40 ± 5% kilogramme

Efficacité : 90%

Champs d'application d'équipement de fréquence moyenne de chauffage par induction :

1. Vilebrequin, bielle, axe de piston, goupille détraquée, pignon, arbre à cames, valve, divers culbuteurs et axes de balancier ; 2. traitement de extinction à haute fréquence de diverses vitesses, d'axes de cannelure, axes de transmission de demi, de petits axes et de fourchettes de décalage dans la boîte de vitesse.

3. Extinction à haute fréquence des vitesses et des axes sur de divers outils électriques.

4. Traitement thermique pour l'extinction à haute fréquence de divers éléments hydrauliques et de composants pneumatiques. Comme une colonne d'une pompe à plongeur.

5. Prise, rotor de la pompe de rotor ; Extinction de renverser des axes sur de diverses valves et vitesses des pompes à engrenages. 6. traitement thermique des pièces en métal. Comme l'extinction à haute fréquence de divers vitesses, pignons, axes, axes de cannelure, goupilles, etc.

7. Extinction des rails de guide de surface de machine-outil dans l'outillage de machine.
